S系列電源變壓器配接三端穩壓器件時的輸出特性


S系列電源變壓器配接三端穩壓器件時的輸出特性

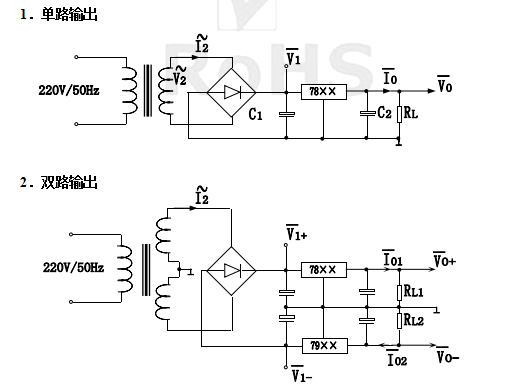

一、S系列電源變壓器配接三端穩壓器件時的典型應用電路
二、 S系列電源變壓器按上述電路應用，并且次級輸出電流為說明書中給定的額定值時，輸入輸出特性見下表(表中參數值是在限定電網電壓為220V/50Hz，次級電流為額定值時實際測量得到的值)。

標準產品預定定制產品預定聯系我們點擊交談

標準產品通用技術參數：

一、S系列電源變壓器配接三端穩壓器件時的典型應用電路

二、 S系列電源變壓器按上述電路應用，并且次級輸出電流為說明書中給定的額定值時，輸入輸出特性見下表(表中參數值是在限定電網電壓為220V/50Hz，次級電流為額定值時實際測量得到的值)。

單路：

變壓器型號	穩壓器件型號	I₂ (mA)	V₁ (V)	V_O (V)	I_O (mA)	電網電壓可拉偏范圍
S15-02	7806	1666	8.9	5.9	1200	195~242
S10-02	7806	1111	8.9	5.8	800	195~242
S5-02	7806	556	8.8	6	425	200~242
S2-02	7806	222	9.2	6	180	190~242
S1-02	7806	111	9.2	6	90	190~242
S15-03	7809	1250	12.7	8.9	900	190~242
S10-03	7809	834	12.7	9	625	190~242
S5-03	7809	417	12.8	9	325	189~242
S2-03	7809	167	12.7	9	125	190~242
S1-03	7809	83	12.6	9	65	192~242

單路(續)：

變壓器型號	穩壓器件型號	I₂ (mA)	V₁ (V)	V_O (V)	I_O (mA)	電網電壓可拉偏范圍
S15-04	7812	1000	16.2	11.8	750	190~242
S10-04	7812	666	16	12	500	192~242
S5-04	7812	334	16.3	11.9	250	189~242
S2-04	7812	133	16	12	100	192~242
S1-04	7812	67	16.4	12	50	188~242
S15-05	7815	833	20.2	15	625	185~242
S10-05	7815	555	19.6	15	420	190~242
S5-05	7815	278	19.5	15	210	190~242
S2-05	7815	111	19.8	15	80	188~242
S1-05	7815	56	19.5	15	42	190~242

雙路：

變壓器型號	穩壓器件型號	I₂ (mA)	V_I (/V)	V_O (V)	I_O (mA)	電網電壓可拉偏范圍
S15-08	7806、7906	833	±9.5	±6	650	185~242
S10-08	7806、7906	555	±9.3	±6	450	190~242
S5-08	7806、7906	278	±9.3	±6	230	190~242
S2-08	7806、7906	111	±10	±6	100	178~242
S1-08	7806、7906	56	±9.5	±6	45	185~242
S15-09	7809、7909	625	±13	±9	500	187~242
S10-09	7809、7909	416	±13	±9	325	187~242
S5-09	7809、7909	208	±13	±9	165	187~242
S2-09	7809、7909	83	±13.1	±9	65	185~242
S1-09	7809、7909	42	±13.1	±9	33	185~242
S15-10	7812、7912	500	±17	±12	375	182~242
S10-10	7812、7912	333	±17.1	±12	250	180~242
S5-10	7812、7912	167	±17.1	±12	125	180~242
S2-10	7812、7912	67	±17.1	±12	50	180~242
S1-10	7812、7912	33	±17.1	±12	25	180~242
S15-11	7815、7915	416	±20.4	±15	350	185~242
S10-11	7815、7915	277	±19.9	±15	250	188~242
S5-11	7815、7915	139	±19.5	±15	125	192~242
S2-11	7815、7915	55	±19.7	±15	50	190~242
S1-11	7815、7915	28	±19.4	±15	25	193~242
