一、前言

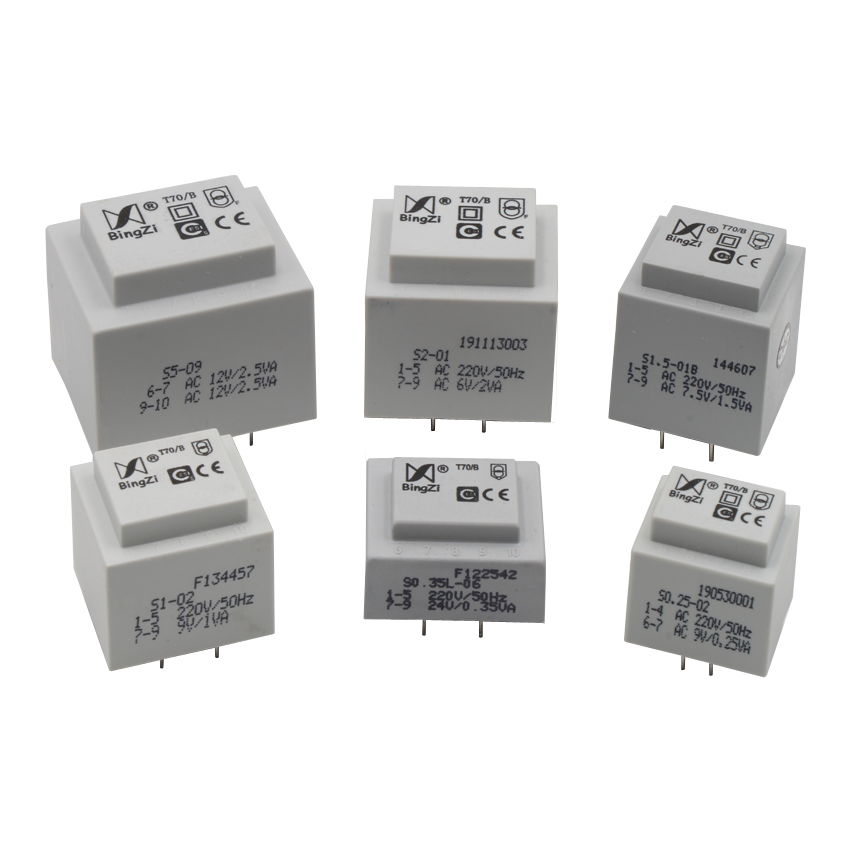

S系列電源變壓器采用臥裝辦法直接插焊在印刷線路板上，其線圈平面與印刷線路平面垂直，線圈產生的磁力線與印刷線路平面平行。因此，變壓器漏磁對印刷線路的影響比立裝式的變壓器要小。
為了讓用戶在使用該系列變壓器時，對其漏磁有一個定量估計，以便更合理地編排印刷線路板，我們委托國內一重點大學電子工程系對該系列不同功率的電源變壓器作了漏磁測試，根據實驗數據分別繪制了漏磁三個分量Bx、By和Bz的等值線分布圖，并對實驗結果作出了理論分析。
二、分布圖使用方法說明
1．坐標系的定義
如右圖所示：以變壓器的幾何對稱中心作為原點，將變壓器寬度方向(也就是變壓器內繞組的軸線方向)定義為X軸方向，將變壓器的長度方向定義為Y軸方向，將變壓器的高度方向定義為Z軸方向。這樣，變壓器線圈平面與YOZ面平行、印刷板平面與XOY面平行。
2．電子回路的軸線與X軸平行時，用Bx圖。
電子回路的軸線與Y軸平行時，用By圖。
電子回路的軸線與Z軸平行時，用Bz圖。
泄漏磁場的磁感應強度B是三維矢量：B = Bxax + Byay + Bxaz
一般情況下，S電源變壓器所在印刷板上的電子回路的軸線方向肯定平行于Z軸方向，所以用Bz圖。但實際應用中，也有些印刷板與PBT變壓器所在板垂直布置，這時就要根據那些板的軸線方向來選擇Bx或By圖。
三、漏磁影響的定量估計
1．根據電子回路所在位置的坐標，在相應漏磁分布圖中可查得Bm，再由下式計算該電子回路接收到的干擾電勢有效值。
ueff = 4.44Bm·S·f×10-4(V)
式中，Bm：單位為特斯拉(T)；S：為電子回路面積，單位為cm2；f：單位為赫茲(Hz)。
2．例：采用S15系列電源變壓器，某電子回路軸線在Z軸方向，回路中心點坐標為(7，0)，回路面積為1cm2，由S15Bz圖中查得Bm=1.0×10-4T，則接收的干擾電勢有效值為：
ueff = 4.44Bm·S·f×10-4 = 2.22×10-6(V)
3．說明：
分布圖中的漏磁是在變壓器空載狀態下測得的。變壓器帶載狀態下的漏磁比空載狀態下要小，所以實際的干擾電勢比上述計算值要小。
四、幾點結論
1．變壓器的漏磁大小與變壓器的標稱功率有關，一般標稱功率越大漏磁越大。漏磁大小與次級繞組數量無關。
2．變壓器空載狀態下的漏磁比帶載狀態下要大。分布圖中的漏磁值是在空載狀態下測得的最大值。
3．S/T系列變壓器，其線圈產生的大部分磁力線與所在印刷板平面平行，因此，其漏磁對印刷線路的影響可以忽略。
4．為了避免干擾，用戶在布置印刷線路板上的元件上時，靠近變壓器的元件，特別是電感元件，其繞組平面應布成與變壓器繞組平面(YOZ面)垂直。
5．有些電子設備可能需要布置相互垂直的兩塊線路板，這時，應盡量使某一塊線路板與另一塊線路板中變壓器的YOZ面垂直。
五、S系列電源變壓器泄漏磁場等值分布圖

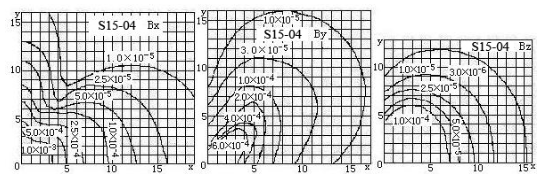

1．S15-04 Bx、By、Bz泄漏磁場等值線分布圖：
2．S10-04 Bx、By、Bz泄漏磁場等值線分布圖：

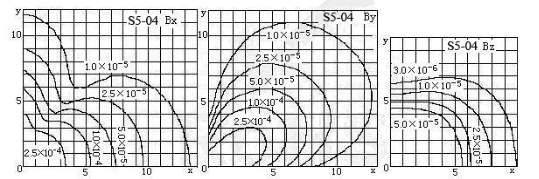

3．S5-04 Bx、By、Bz泄漏磁場等值線分布圖：

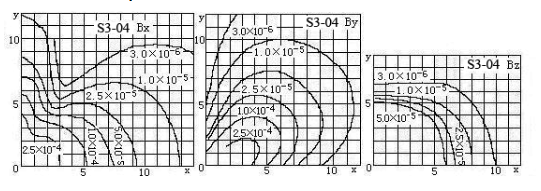

4．S3-04 Bx、By、Bz泄漏磁場等值分布圖：
5．S2-04 Bx、By、Bz泄漏磁場等值分布圖：

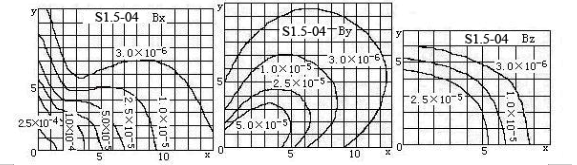

6．S1.5-04 Bx、By、Bz泄漏磁場等值分布圖：

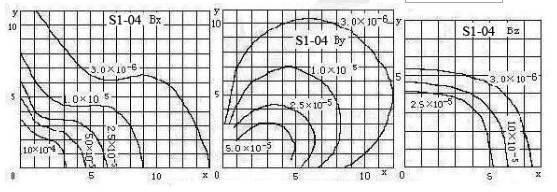

7．S1-04 Bx、By、Bz泄漏磁場等值分布圖

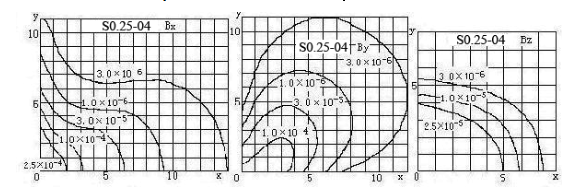

8．S0.25-04 Bx、By、Bz泄漏磁場等值分布圖：
