北京創四方電子集團股份有限公司

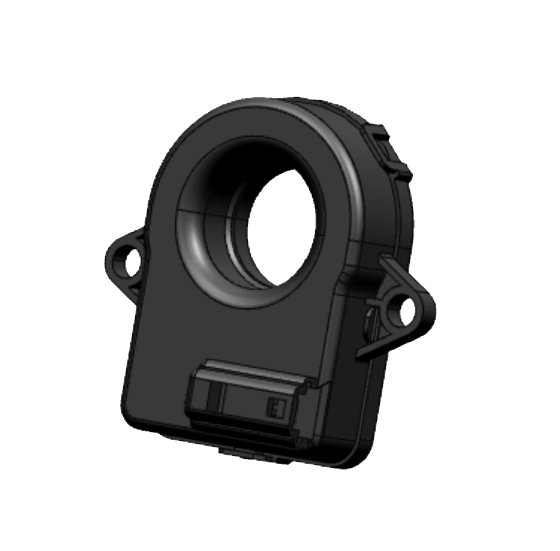

功能描述：
本系列電流傳感器基于帶溫度校準技術的閉環霍爾傳感器原理，采用單電源供電，CAN總線輸出，汽車級產品設計，適用于純電動汽車、插電混合動力汽車及其他儲能設備中峰值電流±500A的直流、交流或脈動電流測量。
◆ 高精度、低溫漂，幫客戶精準計算電池SOC；
◆ 大量程過電流保護能力；
◆ 面板安裝，與市場上眾多產品兼容，替換容易；
◆ 寬廣的工作電壓范圍，及強大的自恢復能力，確保CAN總線通信穩定可靠；
◆ 輸出信號：高速CAN，多種輸出可選，方便不同應用場合；
◆ 配置內部數字低通頻率濾波器；
◆ 連接器類型：TE MPN 1473672-1；
◆ 總體精度高：
-室溫環境下誤差為0.3%
-過溫環境下誤差為0.5%
◆ 全量程電流隔離；
應用領域
◆ 混合動力和電動車電池組
◆ 傳統的鉛酸電池
◆ 用于電池管理應用的精確電流測量（SOC、SOH、SOF）
絕對參數（非工作參數）
參數 | 符號 | 單位 | 數值 | 測試條件 |
去負載過電壓 | VC | V | 32 | 400毫秒 |
過電壓 | VC | V | 24 | 10分鐘 |
反向輸入電壓 | VC | V | -50 | 10分鐘 |
最小輸入電壓 | VCmin | V | 6 | 連續，停止測量 |
最大輸入電壓 | VCmax | V | 18 | 連續，停止測量 |
CAN工作，低壓故障報警，非測量 | VC | V | 6~7 | CAN連續 |
CAN工作，過壓故障報警，非測量 | VC | V | 18~24 | CAN連續 |
爬電距離 | dcp | Mm | 7.2 | |
間隙 | dCI | Mm | 7.0 | |
絕緣交流測試RMS電壓 | Vd | KV | 2.5 | 50 Hz,1 min |
絕緣直流測試電壓 | Vd | KV | 5.0 | |
絕緣電阻 | RINS | MΩ | 500 | 500V@1min |
防護等級 | IP42 | 1 min |
常規工作參數表：
參數 | 符號 | 單位 | 數值 | 測試條件 | |||
最小 | 典型 | 最大 | |||||
原邊電流測量范圍 | IPN | A | -500 | 500 | |||
供電電壓 | UC | V | 7 | 12 | 18 | 全精度 | |
最大電壓遲滯 | Uup | V | 18.1 | 當 Uc 上升 | |||
V | 17.7 | 當 Uc 下降 | |||||
最小電壓遲滯 | ULOW | V | 7.1 | 當 Uc 上升 | |||
V | 6.8 | 當 Uc 下降 | |||||
消耗電流@Ip=0A | IC | mA | 20 | 30 | @VC=12.0V,CAN正常工作 | ||
消耗電流@Ip=500A | IC | mA | 150 | 200 | @VC=12.0V,CAN正常工作 | ||
工作環境溫度 | TA | ℃ | -40 | 85 | 溫度范圍，精確度保證為±3δ | ||
總精度 | XG | % | -0.5 | 0.5 | T = -40 ~ 85℃ ；±3δ | ||
區域誤差 | IP = ±6A | XG | V | -0.2A | 0.2A | T = -40 ~ 85℃ | |
IP = ±80A | XG | V | -0.5A | 0.5A | |||
IP = ±350A | XG | V | -1.75A | 1.75A | |||
IP = ±500A | XG | V | -2.5A | 2.5A | |||
線性度 | εL | % | 0.1 | 室溫環境下 | |||
增益溫度漂移 | TCG | ppm/℃ | 20 | ||||

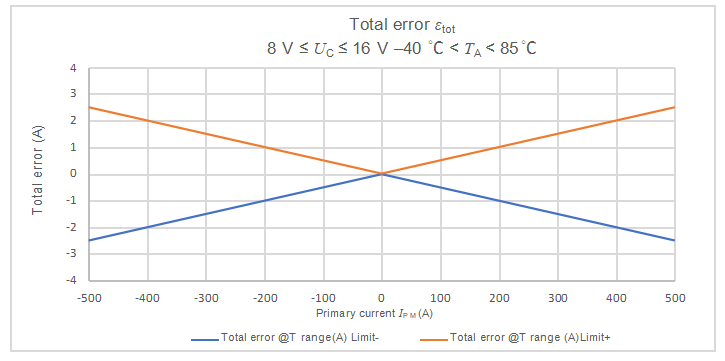

誤差曲線圖：
外界磁場影響：
CS09H-500A-C系列閉環霍爾電流傳感器使用一種非常精確的技術，并提供給客戶當前的測量需要的應用。
為了達到這個精度，在設計傳感器的環境時必須遵守一些條件:
◆主母線對中
◆匯流條形狀
◆接觸器位置
CAN輸出規范：
◆CAN協議2.0 A/B
◆位序:大端模式(摩托羅拉)
◆CAN振蕩器公差:0.3125%
◆無睡眠模式功能
◆外部添加120歐姆終端電阻，內部CAN阻抗= 2.4Kohm
報文 描述 | CAN ID | 報文 名稱 | 數據 長度 (字節) | 幀類型 | 發送周期 | 信息描述 | 信息名稱 | 起始位 | 結束位 |
原邊電流IP (mA) | 詳見產品型號列表 | CS09H-500_Ip | 8 | 標準幀 | 10ms循環發送 | Ip電流值： 80000000H=0mA, 7FFFFFFFH=-1mA, 8000001H=1mA | IP_VALUE | 0 | 31 |
故障標識位 (0=正常,1=故障) | ERROR_ INDICATION | 32 | 32 | ||||||
故障信息（故障標識位0時，為0x64) | ERROR_ INFORMATION | 33 | 39 | ||||||
固定為0x48 0x11 | SENSOR_NAME | 40 | 55 | ||||||
軟件版本 | SW_Revision | 56 | 63 |
故障管理：
序號 | 故障模式 | Ip值 | 故障標識位 | 故障碼 |
1 | CRC校驗錯故障 | 0xFFFFFFFF | 1 | 0x40 |
2 | AFE 過載故障 | 0xFFFFFFFF | 1 | 0x41 |
3 | AFE 錯誤故障 | 0xFFFFFFFF | 1 | 0x42 |
4 | 內部LUT 故障 | 0xFFFFFFFF | 1 | 0x44 |
5 | 電源欠壓故障 | 0xFFFFFFFF | 1 | 0x46 |
6 | 電源過壓故障 | 0xFFFFFFFF | 1 | 0x47 |
產品型號列表：
序號 | 產品型號 | CAN ID | CAN 通信波特率 |
1 | CS09H-500A-C20 | 0x03C0 | 250 |
2 | CS09H-500A-C21 | 0x03C1 | 250 |
3 | CS09H-500A-C22 | 0x03C2 | 250 |
4 | CS09H-500A-C23 | 0x03C3 | 250 |
5 | CS09H-500A-C24 | 0x03C4 | 250 |
6 | CS09H-500A-C25 | 0x03C5 | 250 |
7 | CS09H-500A-C26 | 0x03C6 | 250 |
8 | CS09H-500A-C27 | 0x03C7 | 250 |
9 | CS09H-500A-C28 | 0x03C8 | 250 |
10 | CS09H-500A-C29 | 0x03C9 | 250 |
11 | CS09H-500A-C50 | 0x03C0 | 500 |
12 | CS09H-500A-C51 | 0x03C1 | 500 |
13 | CS09H-500A-C52 | 0x03C2 | 500 |
14 | CS09H-500A-C53 | 0x03C3 | 500 |
15 | CS09H-500A-C54 | 0x03C4 | 500 |
16 | CS09H-500A-C55 | 0x03C5 | 500 |
17 | CS09H-500A-C56 | 0x03C6 | 500 |
18 | CS09H-500A-C57 | 0x03C7 | 500 |
19 | CS09H-500A-C58 | 0x03C8 | 500 |
20 | CS09H-500A-C59 | 0x03C9 | 500 |

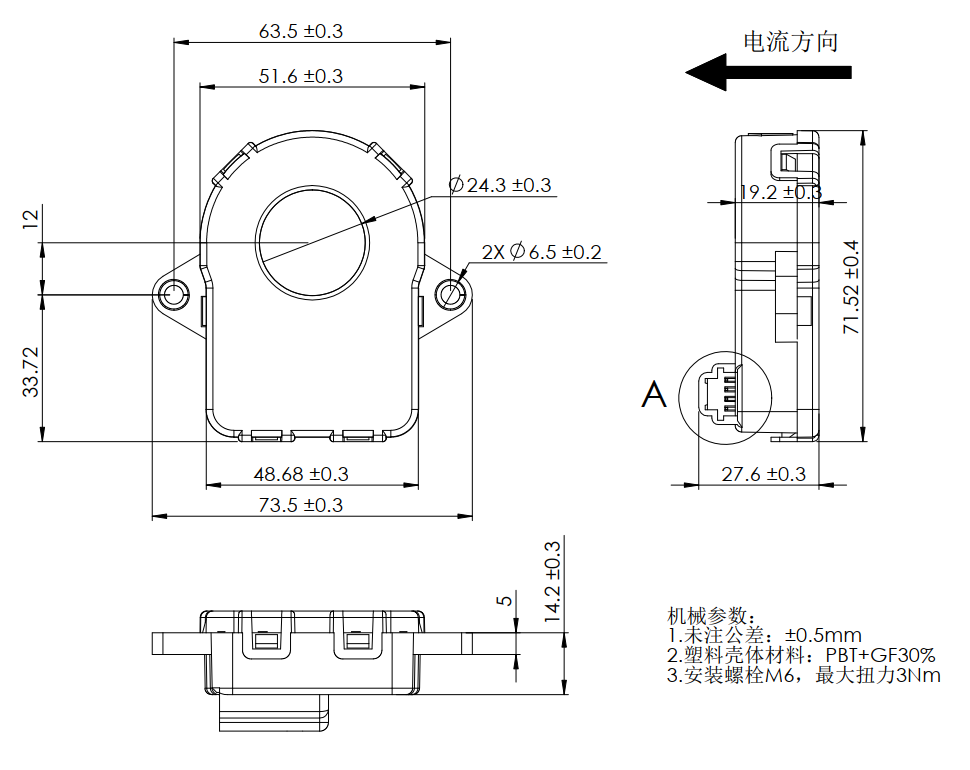

機械尺寸：
主要材料：
◆塑料外殼：PBT + GF30%；
◆磁芯：坡莫合金；
◆毛重：87g；
安裝推薦：
◆裝配：傳感器必須用塑料鉚釘裝配；
◆固定耳最大載荷：70N；
◆連接器類型：TE MPN 1473672-1；

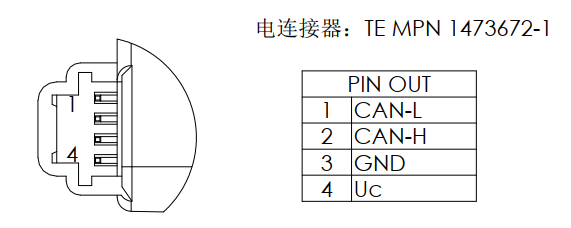

鏈接器說明：

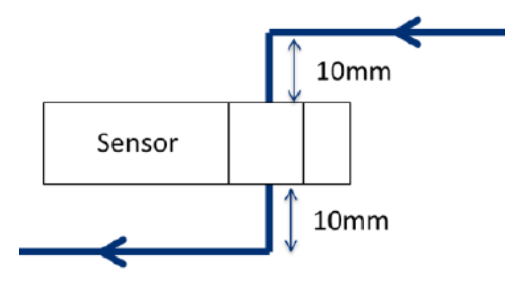

原邊母線布線建議：
◆ 推薦S型布線
◆ 如果您對母線布線設計有任何疑問，
或者要將多個傳感器集成到復雜的
系統中，請聯系我司技術支持。
注意：
傳感器使用必須遵循 IEC61010-1 標準。 傳感器必須按照使用說明要求安放在符合應用標準和安全要求的電子或電氣設備中。
注意，小心電擊。
傳感器工作時，某些部位可能會承受危險電壓（如原邊母排、電源），忽視這些將導致?lián)p壞和嚴重危險。 傳感器是內置式設備，在安裝完畢后其導電部分一定要保證不被外界觸及。必要時可加裝保護殼或屏蔽罩。 主電源必須能被斷開。
