    一、特點：

    1．既可作電壓互感器，又可作電流互感器使用；

    2．立式穿芯，印刷線路板直接焊接安裝；

    3．精度高，采樣范圍寬，應用靈活；

    4．全封閉，機械和耐環境性能好，電壓隔離能力強，外形美觀。

    二、使用環境條件：

    1．環境溫度：-55℃~+85℃；

    2．相對濕度：溫度為40℃時不大于90%；

    3．大氣壓力：860~1060mbar(約為650~800mmHg)。

    三、工作頻率范圍：20Hz~20kHz。

    四、絕緣耐熱等級：B級(130℃)。

    五、安全特性：

    1．絕緣電阻：常態時大于1000MΩ；

    2．抗電強度：3000V50Hz /1分鐘(作電壓互感器用時)；

                              6000V50Hz /1分鐘(作電流互感器用時)；

    3．阻燃性：符合UL94-V0級。

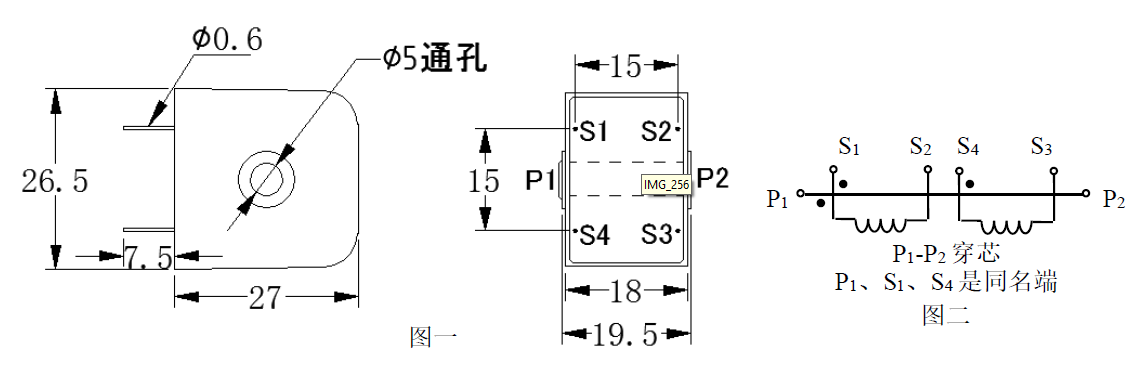

    六、外形圖、安裝尺寸及線圈圖見圖所示：

  七、典型應用及性能參數：

    1．作電壓互感器使用時：

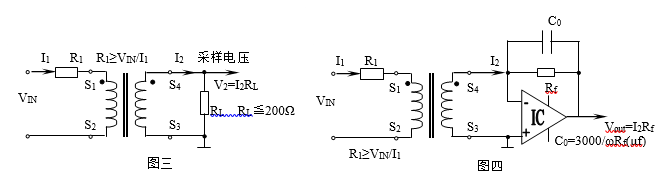

    TVA1421作為電壓互感器作用時是一種電流型電壓互感器，典型應用如圖三和圖四，性能參數見表一；

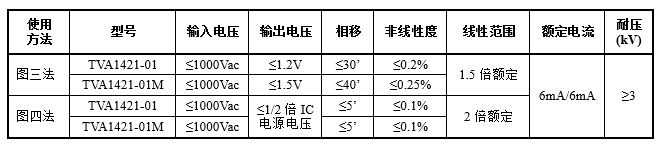

表一：

2．作電流互感器使用時：

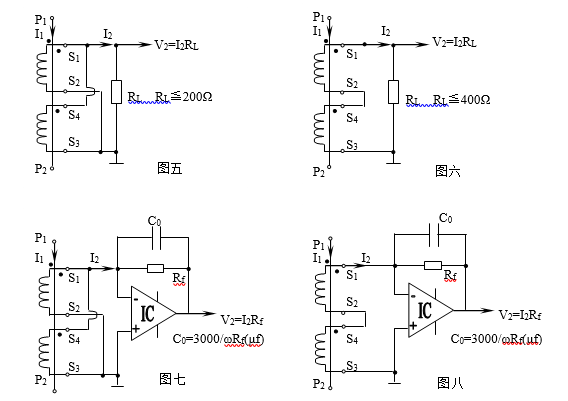

    TVA1421作電流互感器應用時，用戶只要在中心孔穿1匝母線作為輸入線圈，其次級有四種應用方法，分別如下圖五、圖六、圖七、圖八。性能參數見表二和表三。

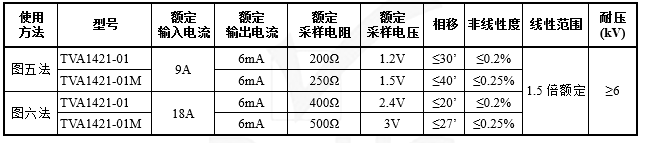

表二：

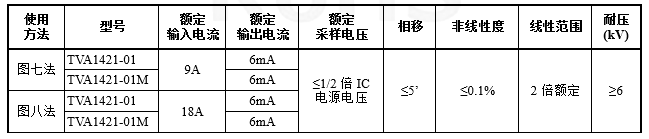

 表三：

   八、注意事項：

    本型互感器不管作電壓互感器使用，還是作電流互感器使用時，其原理都是電流型互感器，所以次級電路不允許開路使用，也因于此，請不要在次級回路安裝熔斷器。
