    一、特點：

    1．體積小，精度高；印刷線路板直接焊接安裝，使用方便，外形美觀；

    2．全封閉，機械和耐環境性能好，電壓隔離能力強，安全可靠。

    二、使用環境條件：

    1．環境溫度：-55℃~+85℃；

    2．相對濕度：溫度為40℃時不大于90%；

    3．大氣壓力：860~1060mbar(約為650~800mmHg)。

   三、工作頻率范圍：20Hz~20kHz。

  四、絕緣耐熱等級：B級(130℃)。

    五、安全特性：

    1．絕緣電阻：常態時大于1000MΩ；

    2．抗電強度：可承受工頻3000V50Hz /1分鐘；

  3．阻燃性：符合UL94-V0級。

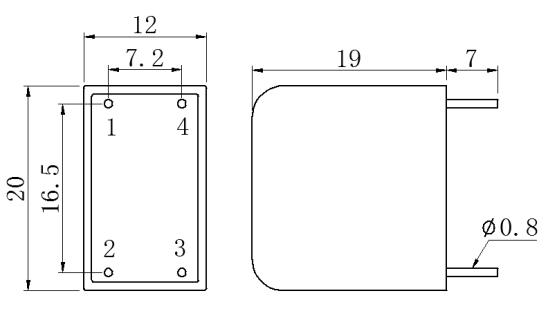

   六、外形圖、安裝尺寸及線圈圖(見圖一)：

   （公差±0.5）

七、典型應用及性能參數：

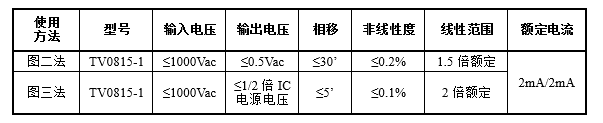

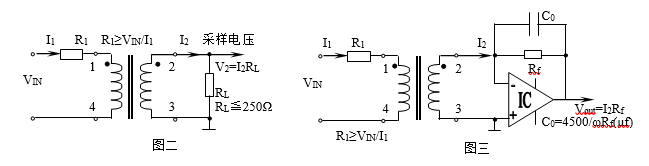

    TV0815-1是一種電流型電壓互感器，典型應用如圖二和圖三，性能參數見下表。

 八、注意事項：

    本型電壓互感器其原理是電流型電壓互感器，所以次級電路不允許開路使用，也因于此，請不要在次級回路安裝熔斷器。
