    一、特點：

    1．該互感器是電子式電流型電壓互感器，內置運算放大器，測量精度高；

    2．全封閉，機械和耐環境性能好，使用安全、可靠；

    3．外形美觀，小巧輕便，印刷線路板直接焊接安裝。

    二、使用環境條件：

    1．環境溫度：-55℃~+85℃；

    2．相對濕度：溫度為40℃時不大于90%；

    3．大氣壓力：860~1060mbar(約為650~800mmHg)。

    三、工作頻率范圍：20Hz~10kHz。

    四、絕緣耐熱等級：B級(130℃)。

    五、安全特性：

    1．絕緣電阻：常態時大于1000MΩ；

    2．抗電強度：可承受工頻2kV50Hz /1分鐘；

    3．阻燃性：符合UL94-V0級

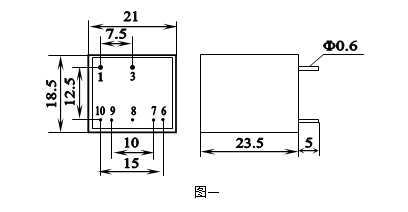

    六、外形圖、安裝尺寸(見圖一)，引出腳功能(見下表)：

七、規格型號和性能參數見下表：

    八、使用說明：

    1．1-3腳為輸入端子，并聯到被測回路中，6腳接+B，9腳接–B，8腳接地，10腳為輸出端，7腳為調整端。

    2．當輸入電壓自0～額定值變化時，10-8間輸出0～5V，并呈線性對應關系。

    3．7-10間并接一個電容，可補償相移。一般電容量可選0.033μF，可將相移補償?shù)?/span>≤15’。

    4．7-10間并接一電阻時，可改變輸出電壓。如果并接的電阻值為R，則輸入額定電壓時，輸出電壓為：

    九、注意事項：

    1．8腳一定要接地，否則會影響精度；

    2．若想將交流輸出信號變成直流信號，需用“絕對值整流”辦法來實現。否則由于二極管管壓降的存在，會破壞線性對應關系；

    3．提高加到6、9腳的工作電源電壓，可擴大測量范圍；反之會縮小測量范圍；

    4．如果您要的輸入輸出參數與本型號不符，可按您的要求訂做。
