    一、特點：

    1．立式穿芯印刷線路板直接焊接安裝、外形美觀；

    2．體積小，精度高；全封閉，機械和耐環境性能好，電壓隔離能力強，安全可靠。

    二、使用環境條件：

    1．環境溫度：-55℃~+85℃；

    2．相對濕度：溫度為40℃時不大于90%；

    3．大氣壓力：860~1060mbar(約為650~800mmHg)。

    三、工作頻率范圍：20Hz~20kHz。

    四、絕緣耐熱等級：B級(130℃)。

    五、安全特性：

    1．絕緣電阻：常態時大于1000MΩ；

    2．抗電強度：可承受工頻6kV50Hz /1分鐘；

    3．阻燃性：符合UL94-V0級。

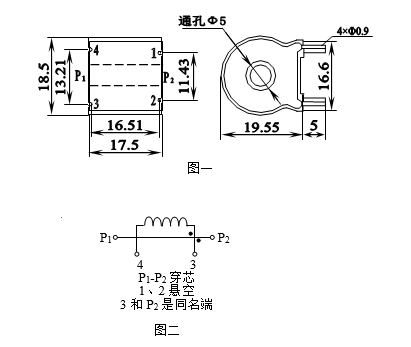

    六、外形圖、安裝尺寸(圖一)及線圈圖(圖二)：

    七、典型應用及性能參數：

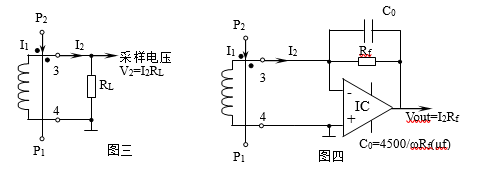

    1．用電阻法直接獲得采樣電壓時(如圖三所示)；性能參數見表一；

    2．用IC法獲得采樣電壓時(如圖四所示)性能參數見表二；

    表一：

    表二：

    八、注意事項：

    1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；

    2．電流互感器次級電路不允許開路，所以請不要裝熔斷器。
