一、特點：

1．立式穿芯，安裝方式靈活，既可固定于母線上，又可固定在底板上。

2．輸出為軟線引出形式，便于在工程現場接線；

二、使用環境條件：

1．環境溫度：-40℃~+85℃；

2．相對濕度：溫度為40℃時不大于90%；

3．大氣壓力：860~1060mbar(約為650~800mmHg)。

三、工作頻率范圍：20Hz~20kHz。

四、絕緣耐熱等級：b級(130℃)。

五、安全特性

1．絕緣電阻：常態時大于1000MΩ；

2．抗電強度：可承受工頻6000V/50Hz/1分鐘；

3．阻燃性：符合UL94-Vo級。

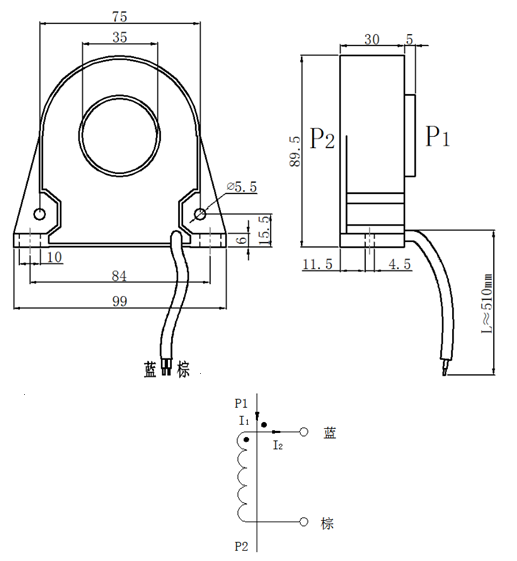

六、外形圖、安裝尺寸及線圈圖見下圖一：

                                                                                       圖一

七、典型應用及性能參數：

     按圖二所示應用時性能參數見下表：

注意：此系列互感器用于電機保護、軟啟動、大電流監控的場所

● 說明：

a．實際應用中，采樣電阻應小于或等于上表給出的額定值，這樣會改善非線性度和相移。

b．若用戶需要的變流比與上述不同，可按用戶要求訂制。

八、注意事項：

1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；

2．電流互感器次級回路在工作時不允許開路，所以請不要裝熔斷器。
