北京創四方電子集團股份有限公司
一、特點：
1．立式穿芯，印刷線路板直接焊接安裝；
2．體積小，精度高，外形美觀；
3．全封閉，機械和耐環境性能好，電壓隔離能力強。
二、使用環境條件：
1．環境溫度：-55℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~20kHz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻6kV50Hz /1分鐘；
3．阻燃性：符合UL94-V0級。
六、外形圖、安裝尺寸及線圈圖： （公差±0.5）

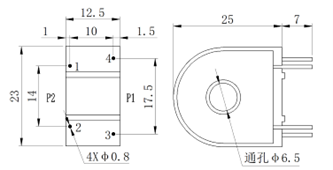

1．外形圖、安裝尺寸見圖一：
2．線圈圖見圖二：
七、典型應用及性能參數：

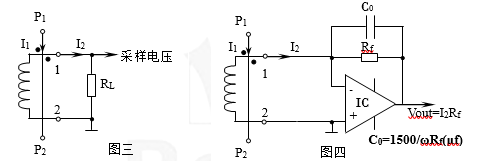

1．用電阻法直接獲得采樣電壓時(如圖三所示)性能參數見表一；
2．用IC法獲行采樣電壓時(如圖四所示)性能參數見表二；
表一：
產品型號 | 額定 輸入電流 | 額定 輸出電流 | 額定 采樣電阻 | 額定 采樣電壓 | 相移 | 非線性度 | 線性范圍 |
TA1218-1M | 10A | 10mA | 150Ω | 1.5V | ≤25’ | ≤0.2% | ≥2倍額定 |
TA1218-2M | 20A | 10mA | 300Ω | 3.0V | ≤20’ |
表二：
產品型號 | 額定 輸入電流 | 額定 輸出電流 | 額定采樣電壓 | 相移 | 非線性度 | 線性范圍 |
TA1218-1M | 10A | 10mA | ≤1/2倍IC電源電壓 | ≤5’ | ≤0.1% | ≥2倍額定 |
TA1218-2M | 20A | 10mA |
八、注意事項：
1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；
2．電流互感器次級電路不允許開路，所以請不要裝熔斷器。
