一、特點：

體積小巧，帶載能力強；開合式設計，安裝使用方便，廣泛應用于電力運維及電力項目改造。

二、使用環境條件：

1．使用溫度：-20℃~+50℃；

2．相對濕度：溫度為40℃時不大于90%；

3．大氣壓力：860~1060mbar(約為650~800mmHg)。

三、工作頻率范圍：50Hz~1kHz。

四、絕緣耐熱等級： B 級(130℃)。

五、安全特性：

1．絕緣電阻：常態時大于100MΩ；

2．抗電強度：可承受工頻2KV/50Hz/1分鐘；

3．阻燃性：符合UL94-Vo級。

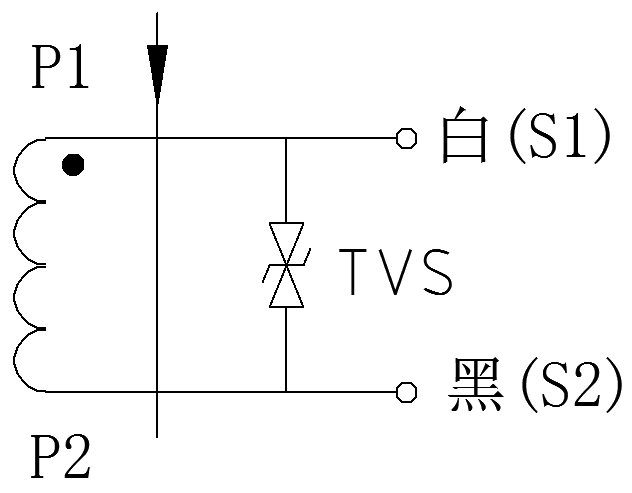

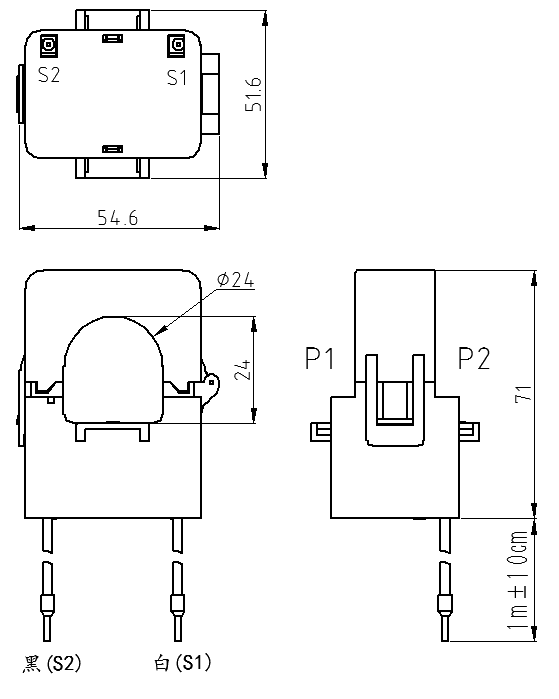

六、外形圖、安裝尺寸（圖一）及線圈圖（圖二）：(公差±0.5)

          圖一                      圖二

七、典型應用及性能參數：

按上圖三所示應用時性能參數見下表

圖三

八、注意事項：

1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態。

2．電流互感器次級電路不允許開路，所以請不要裝熔斷器。
