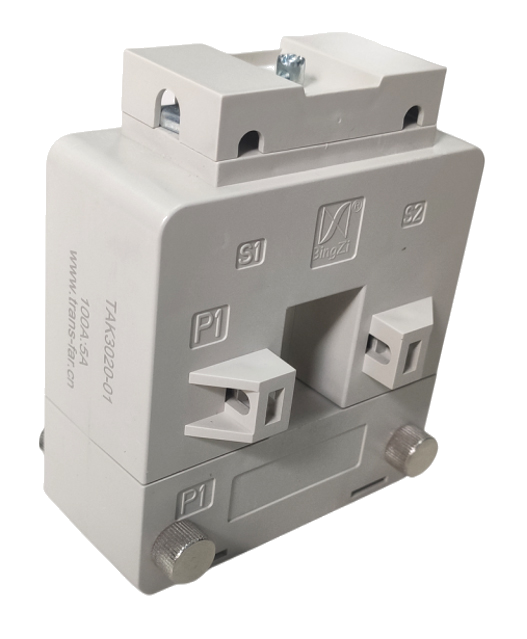

一、特點：

1．立式穿芯，安裝方式靈活，既可固定于母線上，又可固定在底板上；

2．可配用多種型式的母線，如扁排式、圓形母線或電纜線；

3．輸出端子為螺絲緊固壓線式標準端子，便于在工程現場接線；

4．開合式結構，塑殼封閉，外形美觀。

二、使用環境條件：

1．環境溫度：-55℃~+85℃；

2．相對濕度：溫度為40℃時不大于90%；

3．大氣壓力：860~1060mbar(約為650~800mmHg)。

三、工作頻率范圍：50Hz~400Hz。

四、絕緣耐熱等級：B級(130℃)。

五、安全特性

1．絕緣電阻：常態時大于1000MΩ；

2．抗電強度：可承受工頻6000V50Hz/1分鐘；

3．阻燃性：符合UL94-Vo級。

六、外形圖、安裝尺寸和線圈圖：

1．外形圖、安裝尺寸見圖一

                                                        圖一

2．線圈圖見右圖二

● 說明：每只產品配套供給固定母線螺絲四個、螺母四個、絕緣帽四個、底板支腳四個，安裝說明見下。

3．安裝說明見圖三

● 底板固定：取四只支腳(隨產品配套供應)按圖所示插入底板支腳插孔。安裝孔中心距為53×63；支腳安裝孔徑為Φ6.0；可用M5螺釘將互感器固定在底板上。

● 母線固定：將 M5螺母(隨產品配套供應)放入凹槽中按下圖所示，用M5螺釘將互感器固定在母線上。

圖三

七、典型應用及性能參數：

按圖四所示應用時性能參數見表一：

● 說明：

a．實際應用中，采樣電阻應小于或等于上表給出的額定值，這樣會改善非線性度和相移。

b．若用戶需要的變流比與上述不同，可按用戶要求訂制。

八、注意事項：

1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；

2．電流互感器次級回路在工作時不允許開路，所以請不要裝熔斷器。
