北京創四方電子集團股份有限公司

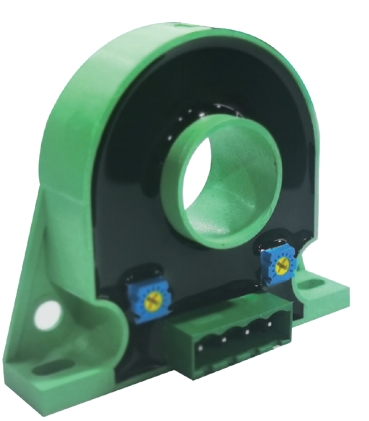

一、特點
1．采用立式穿芯方式接線端子引出；
2．外形小巧、美觀；
3．用于測量交流、直流、脈動電流；
4．采用全封閉結構，高隔離耐壓；
5．高機械強度，耐高溫、高濕環境；
6．開環霍爾效應原理，響應速度快。
二、使用環境條件
1．工作環境溫度：-25℃～+85℃；
2．存儲環境溫度：-40℃～+100℃；
3．相對濕度：溫度為40℃時≤90%，無結露；
4．大氣壓力：860~1060mbar (約為650～800mmHg)。
三、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻4000V/1 分鐘；
3．阻燃性：符合UL94-V0 級標準；
4．絕緣耐熱等級：A 級(105℃)。

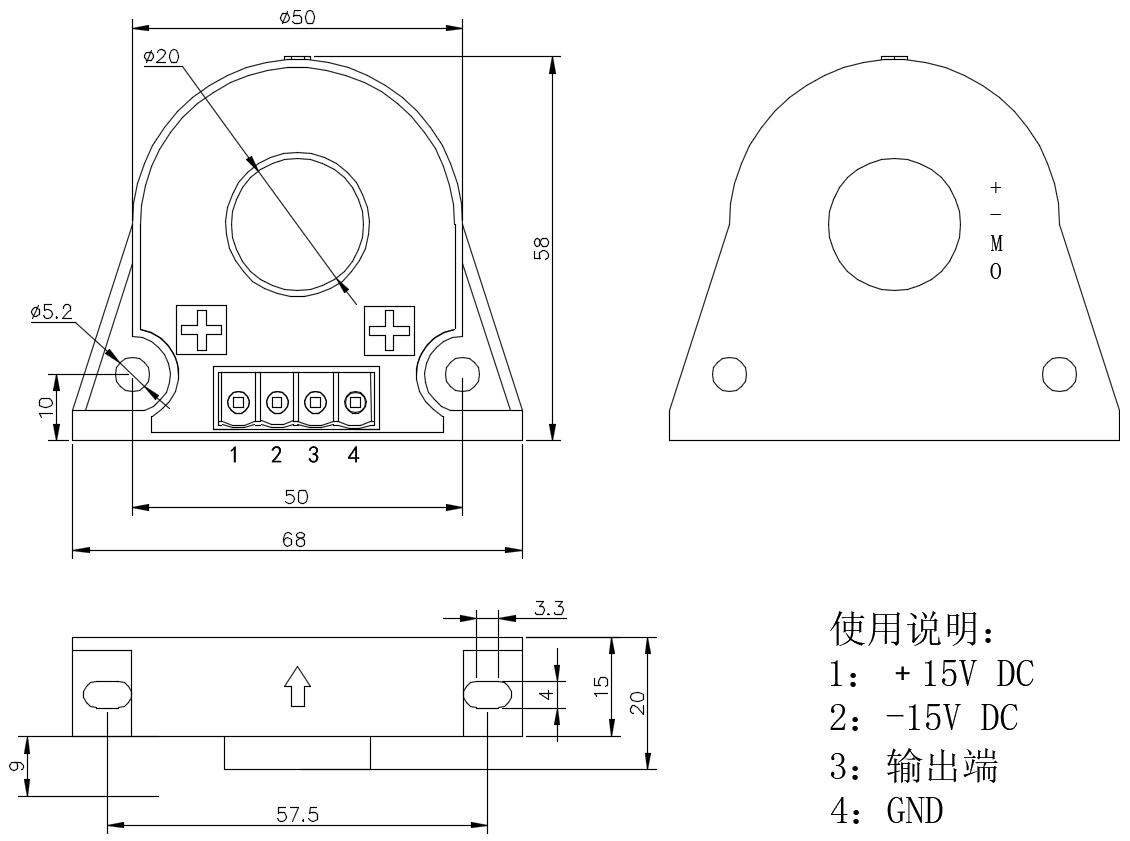

四、外形圖及安裝尺寸：如下圖所示(單位: mm)
五、性能參數
型號 技術參數 | HS24- 50A-E4 | HS24- 100A-E4 | HS24- 200A-E4 | HS24- 300A-E4 | HS24- 400A-E4 | HS24- 500A-E4 | HS24- 600A-E4 |
額定輸入電流 IPN | 50A | 100A | 200A | 300A | 400A | 500A | 600A |
測量范圍 IPM | ±150A | ±300A | ±600A | ±900A | ±900A | ±900A | ±900A |
額定輸出電壓 VSN | ±4V±40mV | ||||||
工作電壓 | ±12~15V DC(±5%) | ||||||
消耗電流 | ±15mA | ||||||
線性度 | <±1% | ||||||
零點失調電壓 | <±20mV | ||||||
響應時間 | <3μs | ||||||
負載電阻 | ≥10kΩ | ||||||
頻帶寬度 | DC～50kHz | ||||||
零點溫度漂移 | <±1mV/℃ | ||||||
六、使用說明和注意事項
1. 為了在輸出端獲得正向輸出電壓，輸入電流必須按箭頭指示方向流動。
2. 使用時先接好負載及接通工作電壓(±12~15V)，然后再接通輸入電流。
3. 副邊連接：
1：+12~15V DC
2：-12~15V DC
3：輸出端
4：±12~15V 電源相對零點
● 直流變頻調速，伺服電機
● 開關電源，不間斷電源
● 逆變器電源
● 汽車電子
● 電焊機電源
