北京創四方電子集團股份有限公司
一、特點：
1．輸入線圈為內置式；小巧輕便，印刷線路板直接焊接安裝；
2．全封閉，機械和耐環境性能好，電壓隔離能力強，外形美觀。
二、使用環境條件：
1．環境溫度：-55℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~10kHz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻2kV50Hz /1分鐘；
3．阻燃性：符合UL94-V0級。
六、外形圖、安裝尺寸及線圈圖：
1．外形圖、安裝尺寸見圖一：
2．線圈圖見圖二：

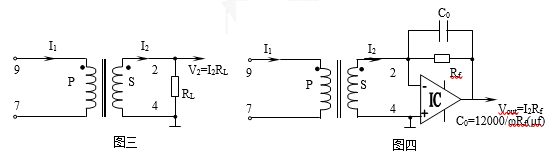

七、典型應用及性能參數：
1．用電阻法直接獲得采樣電壓時(如圖三)性能參數見表一；
2．用IC法獲得采樣電壓時(如圖四)性能參數見表二；
表一：
產品型號 | 額定 輸入電流 | 額定 輸出電流 | 額定 采樣電阻 RL | 額定 采樣電壓 | 相移 | 非線性度 | 線性范圍 |
TA1906-01 | 2.5A | 2.5mA | 200Ω | 0.5V | ≤60’ | ≤0.5% | ≥2倍額定 |
TA1906-02 | 2.5A | 1.25mA | 800Ω | 1.0V | ≤60’ | ||
TA1906-03 | 5A | 1.67mA | 900Ω | 1.5V | ≤50’ | ||
TA1906-04 | 5A | 1.25mA | 1600Ω | 2.0V | ≤50’ |
表二：
產品型號 | 額定 輸入電流 | 額定 輸出電流 | 額定采樣電壓 | 相移 | 非線性度 | 線性范圍 |
TA1906-01 | 2.5A | 2.5mA | ≤1/2倍IC電源電壓 | ≤30’ | ≤0.3% | ≥2倍額定 |
TA1906-02 | 2.5A | 1.25mA | ||||
TA1906-03 | 5A | 1.67mA | ||||
TA1906-04 | 5A | 1.25mA |
八、注意事項：
1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；
2．電流互感器次級不允許開路，所以請不要裝熔斷器。
