一、特點

1．采用印制電路板焊接安裝，外形美觀；

2．利用霍爾效應及閉環磁補償原理，被測回路與測試回路絕緣度高；

3．用于測量直流、交流、脈動電流；

4．采用全封閉結構，機械和耐環境性好，電壓隔離能力強，安全可靠。

二、使用環境條件

1．工作溫度范圍：-25℃～+85℃；

2．環境儲存溫度：-40℃～+100℃；

3．相對濕度：溫度為40℃時≤90%，無結露；

4．大氣壓力：860~1060mbar (約為650～800mmHg)。

三、工作頻率范圍：0-150kHz。

四、絕緣耐熱等級：B級(130℃)。

五、安全特性：

1．絕緣電阻：常態時大于1000MΩ；

2．抗電強度：可承受工頻2500V/1分鐘；

3．阻燃性：符合UL94-V0級標準。

六、外形圖及安裝尺寸：(單位：mm)

七、性能參數

八、使用說明和注意事項

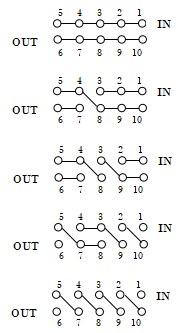

原邊匝數	原邊電流		額定 輸出電流 ISN(mA)	匝比 KN	推薦鏈接點
	額定 IPN(A)	范圍 IP(A)
1	25	0~36	25	1:1000
2	12	0~18	24	2:1000
3	8	0~12	24	3:1000
4	6	0~9	24	4:1000
5	5	0~7	25	5:1000

1．要注意輸入電流IP要沿終端1，2，3，4，5流向10，9，8，7，6，此時輸出的電流I_S是正方向的。

2．使用時先接好負載及接通±15V工作電壓，再接通輸入電流

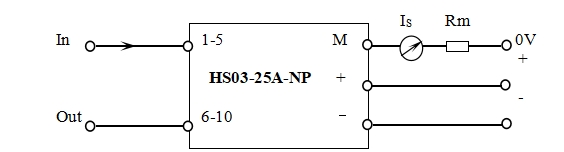

3．副邊連接：

   +端：電源電壓+15V

   M端：輸出端

   -端：電源電壓-15V。

4．傳感器輸出信號類型與輸入信號一致。

九、典型應用

● 直流變頻調速，伺服電機牽引

● 直流電機牽引的靜態轉換

● 不間斷電源(UPS)

● 開關電源(SMPS)

● 電焊機電源
