    一、特點：

    1．輸入為交流電流信號，輸出為交流電壓信號；

    2．內置運算放大器，使得測量精度高；

    3．全封閉，機械和耐環境性能好,使用安全、可靠；

    4．外形美觀，小巧輕便，印刷線路板直接焊接安裝。

    二、使用環境條件：

    1．環境溫度：-55℃~+85℃；

    2．相對濕度：溫度為40℃時不大于90%；

    3．大氣壓力：860~1060mbar(約為650~800mmHg)。

    三、工作頻率范圍：20Hz~10kHz。

    四、絕緣耐熱等級：B級(130℃)。

    五、安全特性：

    1．絕緣電阻：常態時大于1000MΩ；

    2．抗電強度：可承受工頻2kV50Hz /1分鐘；

    3．阻燃性：符合UL94-V0級。

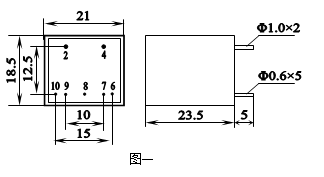

    六、外形圖、安裝尺寸(圖一)：

    七、引出腳功能：(如下表)

    八、性能參數：

    1．額定輸入電流(有效值)：5A (引腳號為2-4)

    2．額定輸出電壓(有效值)：5V (引腳號為8-10)

    3．非線性度≤0.3%

    4．相移≤30’

    5．隔離耐壓≥2kV

    6．工作電源電壓(B)±15V～22V

    九、使用說明：

    1．2-4為輸入線圈，串聯于被測電流回路；6腳接+B，9腳接–B；8腳接地，10腳為輸出端，7腳為調整端。

    2．當輸入交流電流自0～5A變化時，10-8間輸出0～5V，并呈線性對應關系。

    3．7-10間并接一個電容，可補償相移，一般電容量可選0.033μF,可將相移補償?shù)健?/span>15’

    4．7-10間并接一電阻時，可改變輸出電壓。如果并接的電阻值為R，則輸入5A電流時，輸出電壓為：

    十、注意事項：

    1．8腳一定要接地，否則會影響精度；

    2．若想將交流輸出信號變成直流信號，需用“絕對值整流”辦法來實現。否則由于二極管管壓降的存在，會破壞線性對應關系；

    3．提高加到6、9腳的工作電源電壓，可擴大測量范圍；反之會縮小測量范圍；

    4．如果您要的輸入輸出參數與本型號不符，可按您的要求訂做。
