    一、特點：

    1．立式穿芯，可固定于母線上；

    2．可配用多種型式的母線，主要適用于多根母排，特別是帶拐彎的母排；

    3．輸出端子為螺絲緊固壓線式標準端子，便于在工程現場接線；

    4．盒式結構，塑殼封閉，外形美觀。

    二、使用環境條件：

    1．環境溫度：-30℃~+70℃；

    2．相對濕度：溫度為40℃時不大于90%；

    3．大氣壓力：860~1060mbar(約為650~800mmHg)。

    三、額定頻率：50Hz或60Hz。

    四、絕緣耐熱等級：E級(120℃)。

    五、安全特性：

    1．絕緣電阻：常態時大于1000MΩ；

    2．抗電強度：可承受工頻3kV50Hz/1分鐘；

    3．阻燃性：符合UL94-V0級。

    六、外形圖、安裝尺寸和線圈圖：

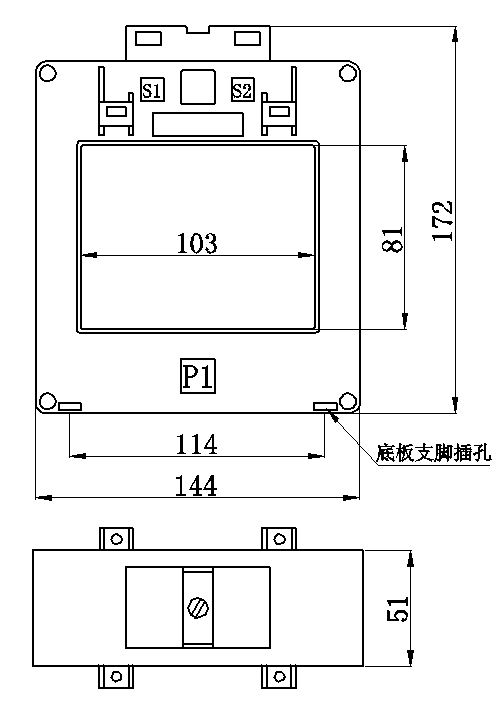

    1．外形圖、安裝尺寸見圖一：

2．線圈圖見圖二：

    ● 說明：每只產品配套供給四個固定母線螺絲和吸盤。

     七、典型應用及性能參數：

    按下圖三所示應用時性能參數見下表。

    ● 說明：

    a．實際應用中，采樣電阻應小于或等于上表給出的額定值，這樣會改善非線性度和相移；

    b．若用戶需要的變流比與上述不同，可按用戶要求訂制。

    八、注意事項：

    1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；

    2．電流互感器次級回路在工作時不允許開路，所以請不要裝熔斷器。
