  一、特點：

    1．臥式穿芯，印刷線路板直接焊接安裝；

    2．頻率高，外形美觀；

    3．全封閉，機械和耐環境性能好，電壓隔離能力強，安全可靠。

  二、使用環境條件：

    1．環境溫度：-55℃~+85℃；

    2．相對濕度：溫度為40℃時不大于90%；

    3．大氣壓力：860~1060mbar(約為650~800mmHg)。

    三、工作頻率范圍：2kHz~200kHz。

    四、絕緣耐熱等級：B級(130℃)。

    五、安全特性：

    1．絕緣電阻：常態時大于1000MΩ；

    2．抗電強度：可承受工頻6kV50Hz/1分鐘；

    3．阻燃性：符合UL94-V0級。

    六、外形圖、安裝尺寸及線圈圖：

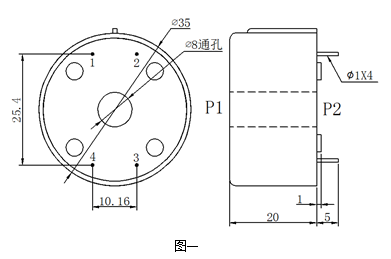

    1．外形圖、安裝尺寸見圖一：

    2．線圈圖見圖二：

  七、典型應用

    按圖三所示，性能參數見下表：

   八、注意事項：

    1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；

    2．電流互感器次級電路不允許開路，所以請不要裝熔斷器。
