TA7086系列立式穿芯零序交流電流互感器
TA7086系列立式穿芯零序交流電流互感器
特點:
1.立式穿芯,安裝方式靈活,既可固定于母線上,又可固定在底板上;
2.輸出為軟線引出形式,便于在工程現場接線。
TA7086系列標準產品通用技術參數:

    一、特點:

    1.立式穿芯,安裝方式靈活,既可固定于母線上,又可固定在底板上;

    2.輸出為軟線引出形式,便于在工程現場接線。



    二、使用環境條件:

    1.環境溫度:-55℃~+85℃

    2.相對濕度:溫度為40℃時不大于90%;

    3.大氣壓力:860~1060mbar(約為650~800mmHg)



    三、工作頻率范圍20Hz~20kHz



    四、絕緣耐熱等級:B(130℃)



    五、安全特性

    1.絕緣電阻:常態時大于1000MΩ;

    2.抗電強度:可承受工頻5kV/50Hz/1分鐘;

    3.阻燃性:符合UL94-V0級。



    六、外形圖、安裝尺寸:

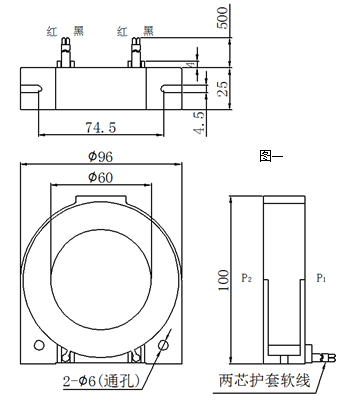

    1.外形圖、安裝尺寸見圖一:


    2.線圈圖見圖二:


    七、典型應用及性能參數:

    按右圖三所示典型應用時性能參數見下表:


產品型號

額定

輸入電流

額定

輸出電流

額定

采樣電阻

RL

額定

采樣電壓

相移

精度

線性范圍

TA7086-1M

20A

10mA

100Ω

1V

≤10’

≤0.1%

4倍額定

TA7086-2M

30A

10mA

100Ω

1V

≤10’

    注意:此系列互感器用于零序電流保護的場所,帶屏蔽層設計,輸出引線長度可以根據客戶要求定做。

    ● 說明:

    a.實際應用中,采樣電阻應小于或等于上表給出的額定值,這樣會改善非線性度和相移;

    b.若用戶需要的變流比與上述不同,可按用戶要求訂制。



    八、注意事項

    1.電流互感器初級應串聯于被測電流回路中,次級應近似工作于短路狀態;

    2.電流互感器次級回路在工作時不允許開路,所以請不要裝熔斷器。
