    一、特點：

    1．全封閉、耐環境性能好、絕緣隔離能力強，防潮抗震，外形美觀；

    2．電流互感器二次引線顏色不同便于區分同名端；

    3．采用組合式互感器比采用同數量單體互感器更節省表內空間。

    二、使用環境條件：

    1．環境溫度：-55℃~+85℃；

    2．相對濕度：溫度為40℃時不大于90%；

    3．大氣壓力：860~1060mbar(約為650~800mmHg)。

    三、工作頻率范圍：20Hz~20kHz。

    四、絕緣耐熱等級：B級(130℃)。

    五、安全特性：

    1．絕緣電阻：常態時大于1000MΩ；

    2．抗電強度：可承受工頻6kV/1分鐘；

    3．阻燃性：符合UL94-V0級。

    六、外形圖、安裝尺寸及線圈圖：

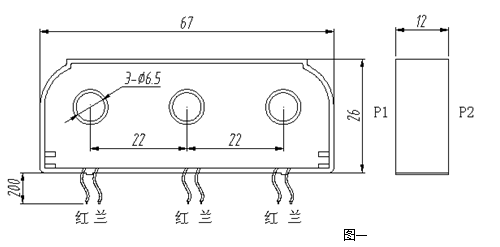

    1．外形圖、安尺寸見圖一：

   ● 說明：輸入、輸出引線的長短可以根據客戶的要求特殊定做。

    2．線圈圖見圖二：

     七、性能參數：

    按圖三所示應用時性能參數見下表：

    ● 說明：

    a．實際應用中，采樣電阻應小于或等于上表給出的額定值，這樣會改善非線性度和相移；

    b．若用戶需要的變流比與上述不同，可按用戶要求訂制。

    八、注意事項：

    1．電流互感器初級應串聯于被測電路中，次級應近似工作于短路狀態；

    2．電流互感器次級電路不允許開路，所以請不要在次級回路安裝熔斷器。
