    一、特點：

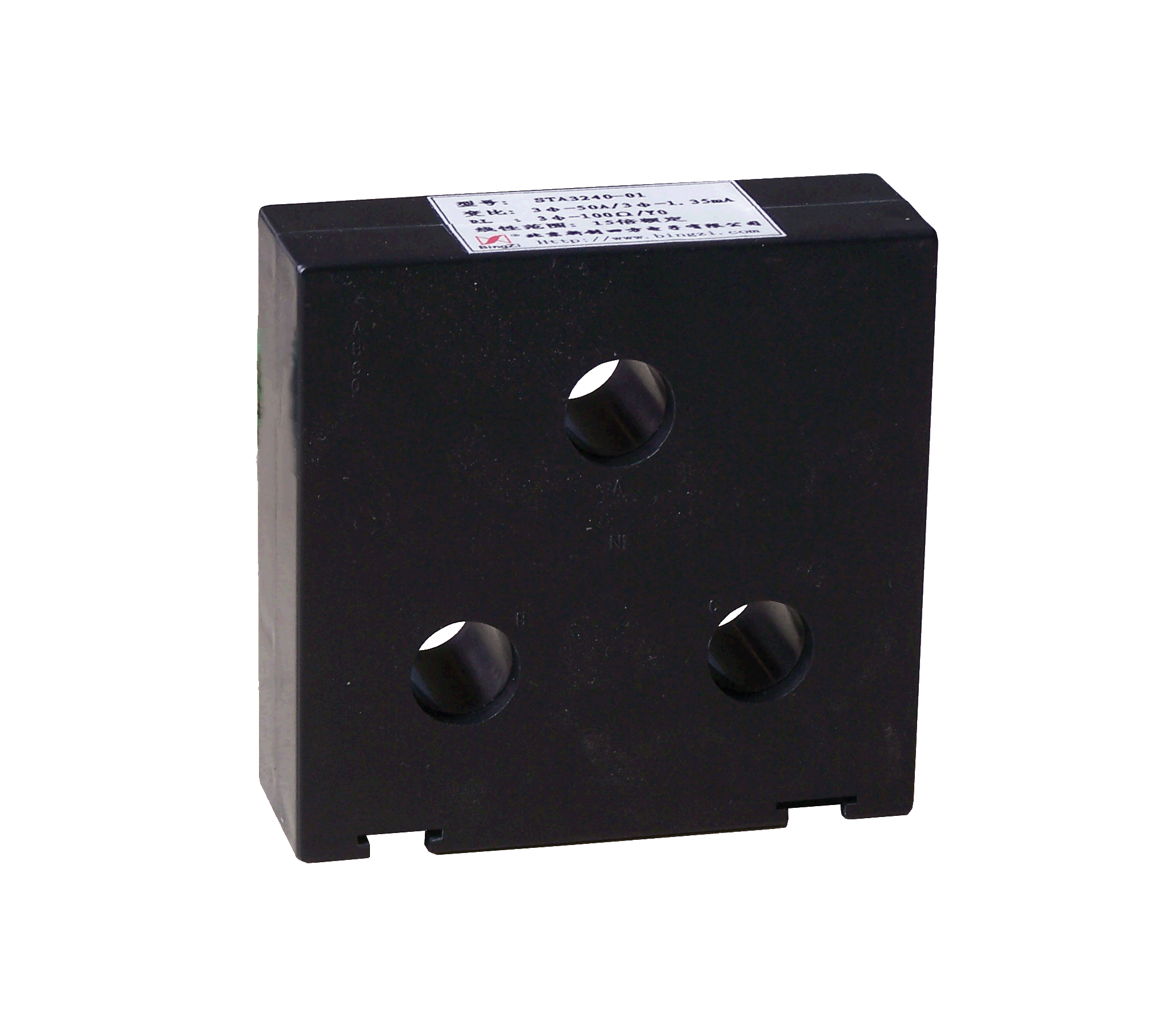

    1．立式穿芯，安裝方式靈活，既可固定于母線上，又可固定在底板上；

    2．母線穿孔為圓形，呈“品”字形排列；

    3．輸出端子為標準插座，并配套供應插頭，使用方便；

    4．盒式結構，塑殼封閉，外形美觀。

    二、使用環境條件：

    1．環境溫度：-55℃~+55℃；

    2．相對濕度：溫度為40℃時不大于90%；

    3．大氣壓力：860~1060mbar(約為650~800mmHg)。

    三、工作頻率范圍：20Hz~1kHz。

    四、絕緣耐熱等級：80℃。

    五、安全特性：

    1．絕緣電阻：常態時大于1000MΩ；

    2．抗電強度：可承受工頻6kV/1分鐘；

    3．阻燃性：符合UL94-V0級。

    六、外形圖、安裝尺寸和線圈圖：

    1．外形圖見下圖一

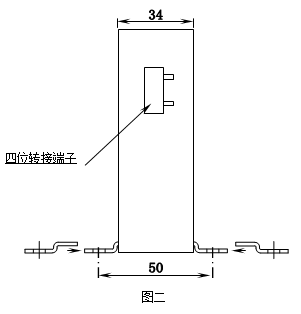

    2．安裝尺寸圖見圖二

    ● 說明：每只產品配套供給一個插頭，下見安裝說明。

    3．線圈圖見圖三

    4．安裝說明

    取4只支腳(隨產品配套供應)。按右圖所示插入底板支腳插孔。插到底時，安裝孔中心距為50.0×71.0；支腳孔徑為Φ5.0；可用M4螺釘將互感器固定在底板上。

    七、性能參數：

    按圖四所示應用時性能參數見下表：
